本内容来源于@什么值得买APP，观点仅代表作者本人 ｜作者：lxrmido

1.从种草开始

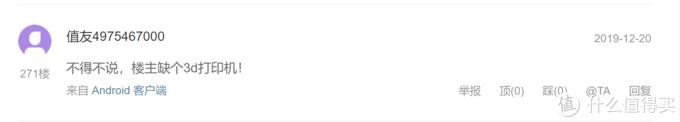

我经常都会自己做些东西玩，在发布上一篇关于树莓派的文章后，有一位值友给我回复了一句：



然后我就忽然心动了，看了一圈圈淘宝后，越陷越深，最终入坑了！

全然没想到我没学过建模……

从全网最便宜的三角洲打印机开始，到组装散件I3结构的打印机，到自己设计打印机、入手CoreXY结构的打印机，磕磕碰碰陆陆续续玩了几个月浪费了不知多少材料之后，终于学会简单的建模和打印，能完整做出东西了（丢人啊…… ）。

3D打印好不好玩？我只能说一言难尽。
2.从音箱开始


首先想要做的是一对音箱，去年我给书房电脑换装了5.1音响，然而中置音箱一直没在确保音质的前提下找到足够小可以放在显示器下的，于是想要自己做一对。

箱体设计、声学性能我自然是不懂的，我的思路是，只要买一对足够好的喇叭，然后给它做个外形合适的壳就完事了，只要喇叭声音好，最终声音应该也不会不堪入耳。

于是，我忘记了我升级到5.1音响的初衷，对声音的要求开始降低了。



第一对音箱

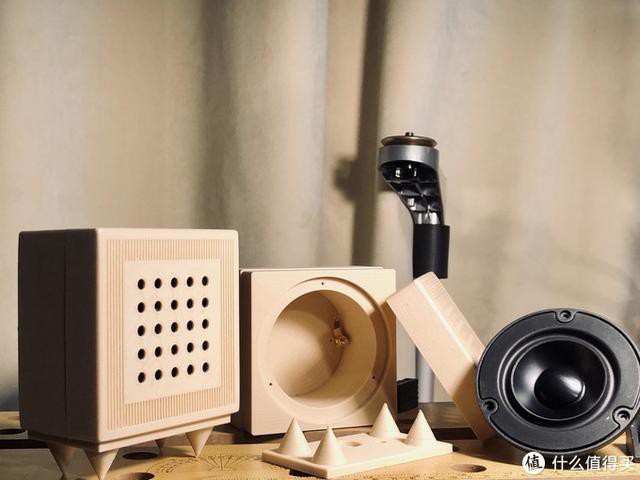

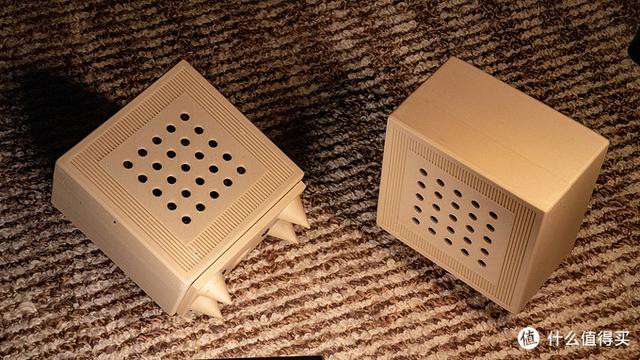

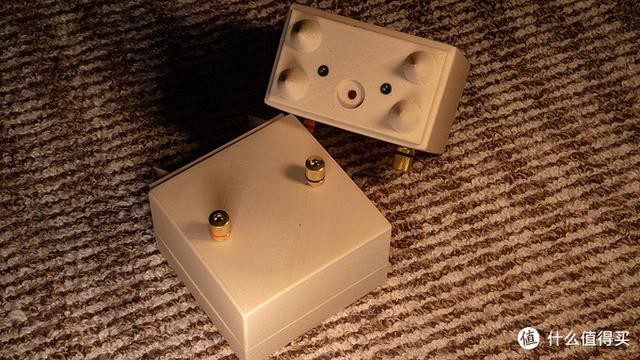

这是我做的第一对音箱，用了3寸的vifa的NE95喇叭，用仿木质PLA材料100%填充打印而成，木质材料很容易堵头，打印过程时有中断，这么一对小东西打了足足一个星期。



这对音箱的外形灵感来源于老罗的锤子音箱，然后出于节约考虑连脚钉也一起打印了，厚度只有65mm，完美契合了我的需求。



由于太薄，重心不稳，为了更好地固定在桌面上，我另外在底部设计了1/4英寸螺孔，再打印了个简易支架锁定住它，于是脚钉沦为装饰了……

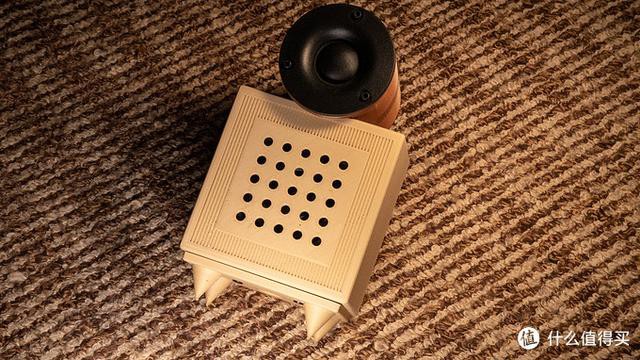

过了几天，感觉这对喇叭的高音还是差点，于是又打印了一对超高音单元架在上面，完满了。
3. 一抹复古蓝






就这样打印机又闲置了一个多月。

某天在淘宝闲逛，看到一些小尺寸的喇叭，看完评价后对这小巧的玩意种了草，忍不住买了两对JBL的小喇叭：一堆1寸的高音单元和一对2寸的中低音喇叭，从杂物堆中翻出一对廉价分频器，吭哧吭哧地拿起游标卡尺一阵测量，然后又开始画箱子。

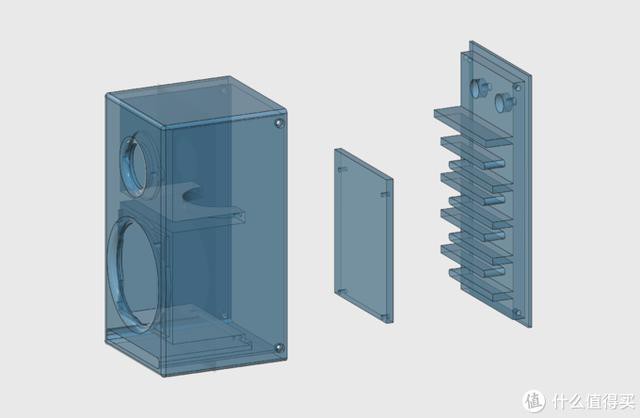

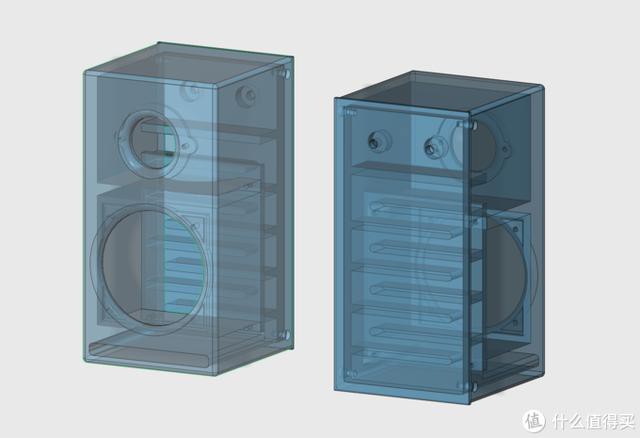

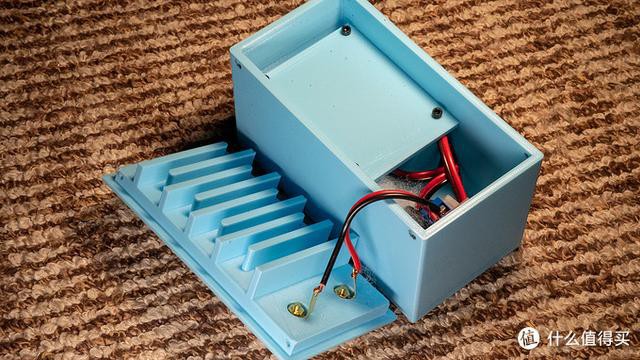

其实也就是想试试单薄的迷宫背是什么样的声音，画了对外形很普通的二分频音箱，拆成三个部分

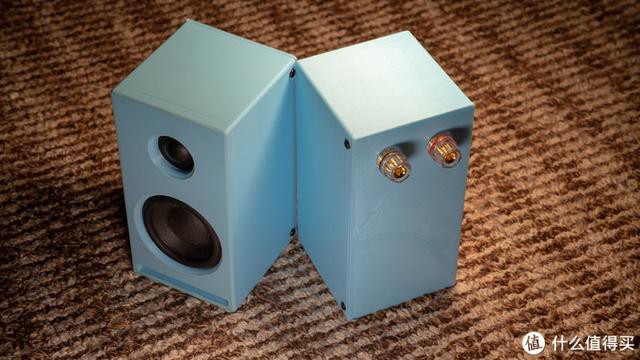

在选择打印材料时，忽然想试试那一段时间流行的复古蓝色：

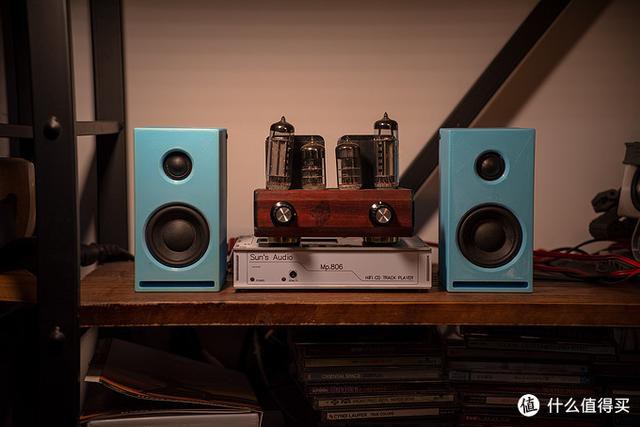

最终成品就是一对色彩稍微惊艳了一下，然后便觉得平平无奇，单元声音也不及淘宝评价的描述，于是放置一旁。



但是这对音箱成功地降低了我对音质的下限要求，我开始去尝试做些有意思的设计。
4. 瓦力！


我曾经装过一台瓦力机箱，于是我这次打算做一对瓦力外形的音箱。

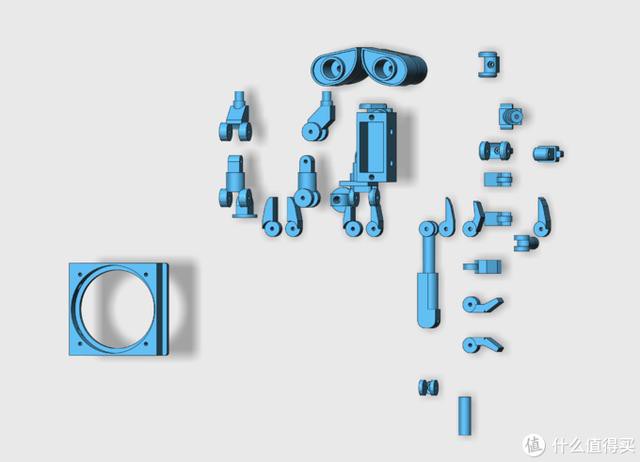

穷尽我刚学会的简单的建模技术，我画下了一大堆奇奇怪怪的零部件：

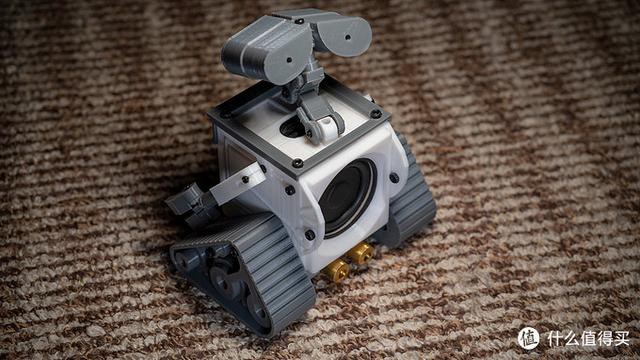

然后不断地 打印——修改——打印——修改…… 循环着，耗费了三四卷材料后，瓦力诞生了！

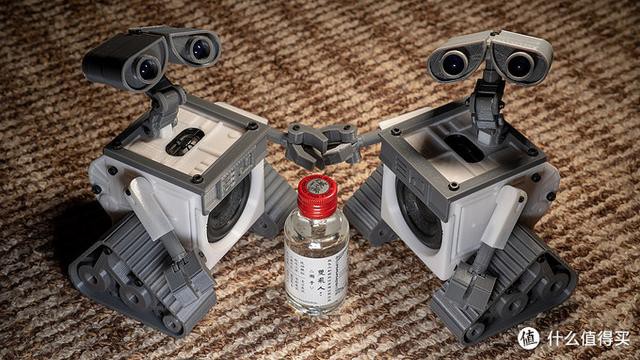

每个瓦力由不知道多少个零部件及二十多个各种型号的螺丝组成，头部、颈部、手臂可动；扬声器单元选择了索尼的2.5寸生物振膜（XB-30的单元）喇叭和万能的淘宝买到的最小的丝膜高音。

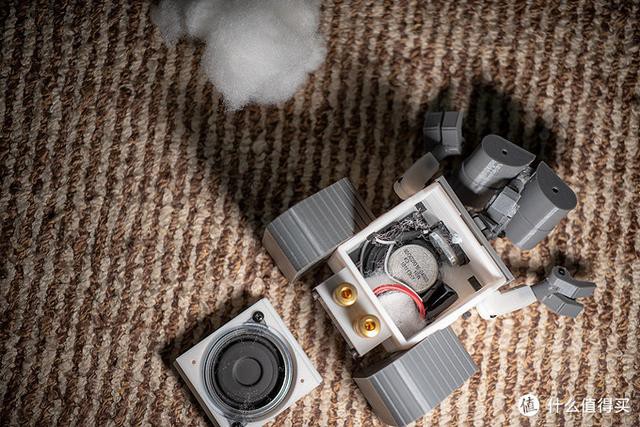

甚至背面还画蛇添足地加了个低音辅盆，然后内部填满了隔音棉。



双眼是一对蓝色的LED——原本后脑勺还留了接线孔想内置个小电池让LED跟随音乐闪烁，然而计划止于懒惰。




本来应该是一个喇叭做全频箱就够了的，毕竟只是要样子、空间也那么小，然而在第一个版本装箱后感觉高音差了，于是不死心地在淘宝找到个足够小的丝膜高音装了在顶部，依靠头部和颈部把声音反射回前方——只能说想象是美好的，实际上并没有什么提升



。



原计划是做一个瓦力再做一个伊娃作为左右声道的，然而伊娃的外形实在画不下手……只好让两个瓦力手拉手组成友谊的小船了



。

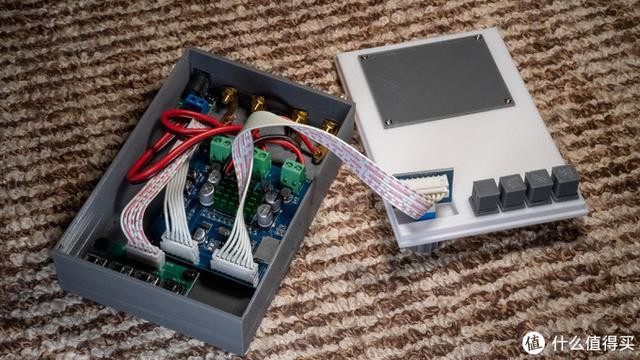

后来觉得就一对音箱不过瘾，于是又买了块蓝牙功放板，做个了小功放：



麻雀虽小五脏俱全，不得不感慨现代工业的发达，一个十几块钱的功放板带音量开关旋钮、分离的按键板，可以5V-24V供电（24V供电的时候声音还挺好），甚至还能插TF卡。

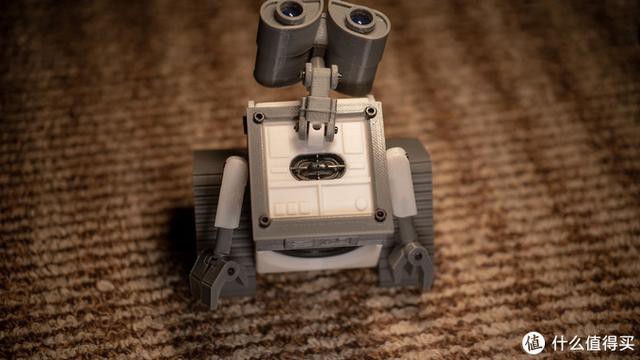

于是完全体便出现了。

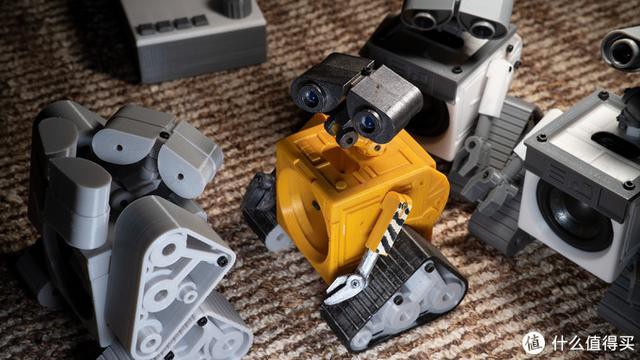

俗话说一将功成万骨枯，这对瓦力的背后是无数失败的零件，失败的原因包括开孔误差、单元之间互相干扰、转动设计不合理、材料颜色不好看等，中途我还用手喷漆喷了对参照原版配色的，最后还是觉得仿得不像干脆不仿了，做个白色的也不怕收到版权警告。
5.私人FM


这几年来，用某云音乐听歌已经成了习惯，更习惯了每天打开私人FM，跟着系统的推荐听着些听过没听过的歌工作、学习；最近忽然想要做个设备，能实现一打开开关就能自动播放私人FM。



想象一下：在午后泡上一杯温润的红茶，拧开电源，耳边传来带着微微杂音、一如八九十年代真正的收音机质感的音乐，在当今无损和24bit当道的时节，也是难得的悠闲了。

关键就在于打开开关就播放在线音乐——无论是用电脑还是树莓派，似乎都太慢了。

想来想去，只有单片机的开机速度能达到要求了。而单片机中，能联网的无非就是ESP。于是拿起ESP32就是一顿猛写程序。



原本打算做个智能终端连接到我客厅、卧室、书房的音箱去播放的，仔细研究了下ESP32后发现这个东西的音质大概是不需要搞这么复杂的，直接用内置的DAC接个小功放+小喇叭做个小音箱就行了。

对程序感兴趣的可以看这里，烧录即可运行。

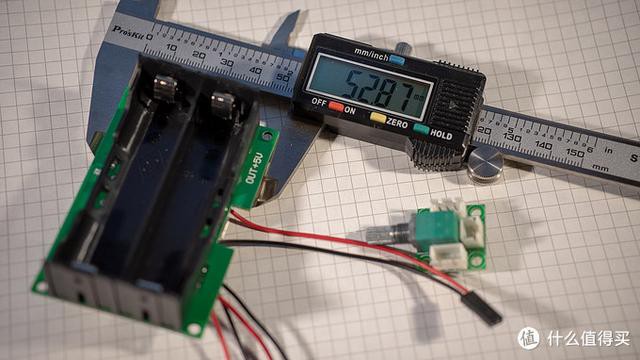

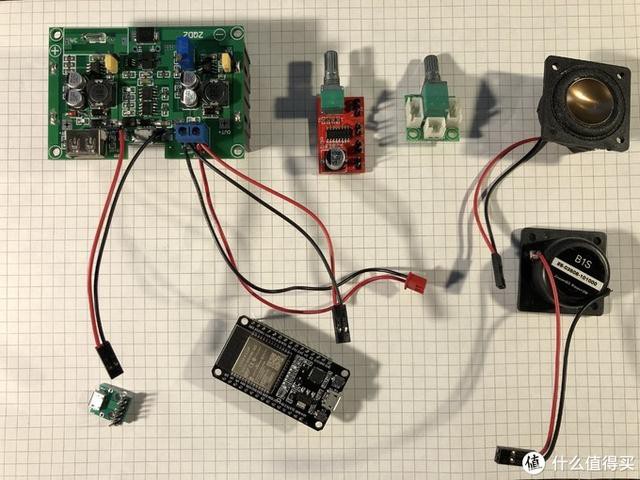

于是找来了一个用两节18650、可调3V-12V输出的UPS电源（￥30）、一块PAM8406功放板（￥4）、一个旋钮开关（￥1，当做电源开关）、一个MicroUSB母座（￥0.5，用来充电）、一块有三个按键的按键板（￥2，分别是下一首、收藏、暂停按钮）、两个惠威B1S喇叭（￥25*2，三频均衡，很能打的1寸喇叭）、一块ESP32开发板（￥15），加起来一百块的东西开始了拼装。

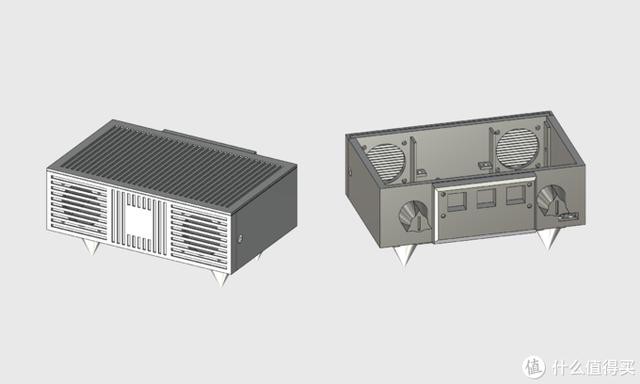

然后就是做外壳，当年有众X造车工程师一把皮尺走天下，今天我则依靠一把游标卡尺去完成设计。



经历九九八十一难之后，参考之前音箱的风格，做出了一个原型。

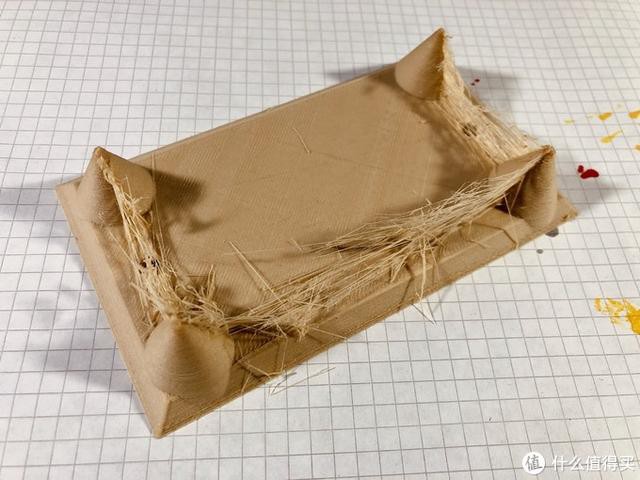

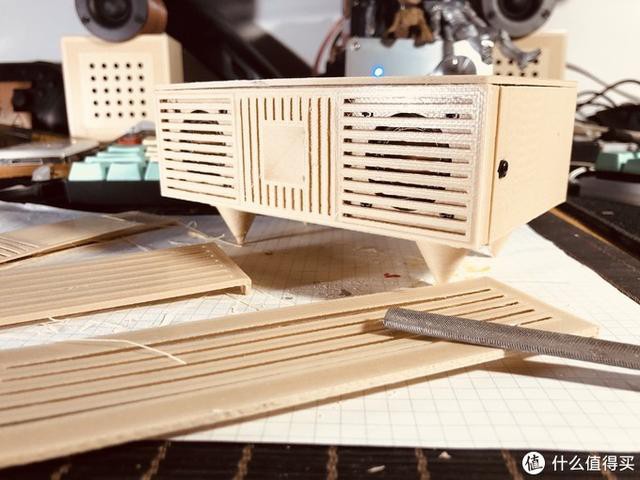

比起普通的PLA材料，木质PLA的缺点很多：堵头、拉丝、质软，而且这次我还买到了质量不太好的，成功率有点低不说，粗细还极其不稳定。

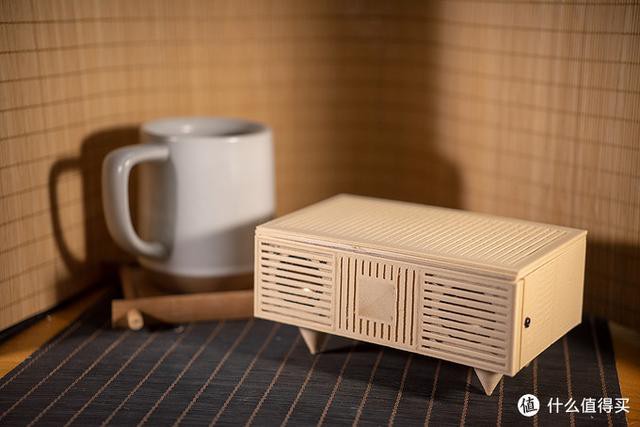

至少打印完了，中间预留了一个小方框去贴一个Hi-Res的小金标，贴完之后音质应该能提升300%



。

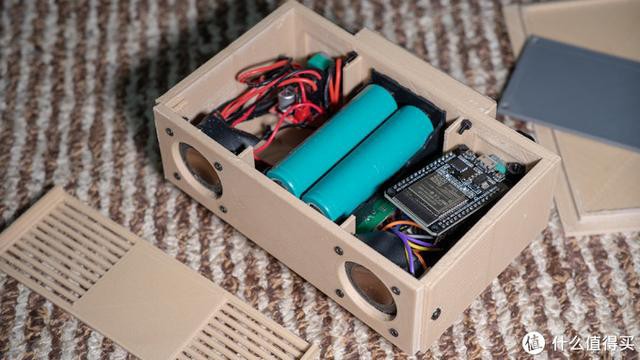

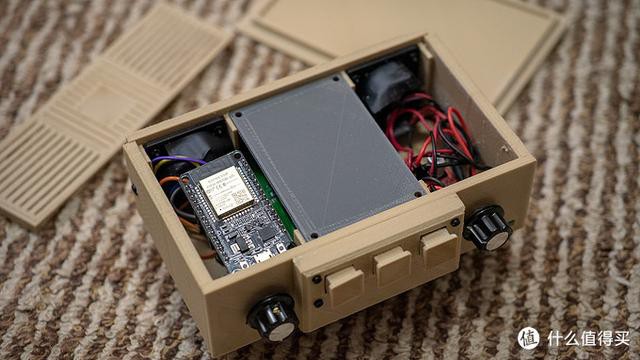

因为线路简单，全程用杜邦线连接——比飞线搭棚简单多了，简直是我等焊接苦手的福音。

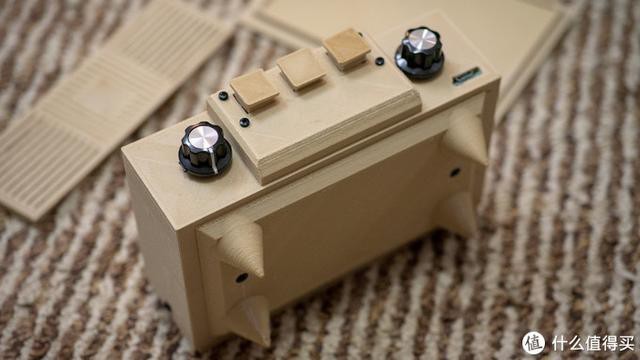

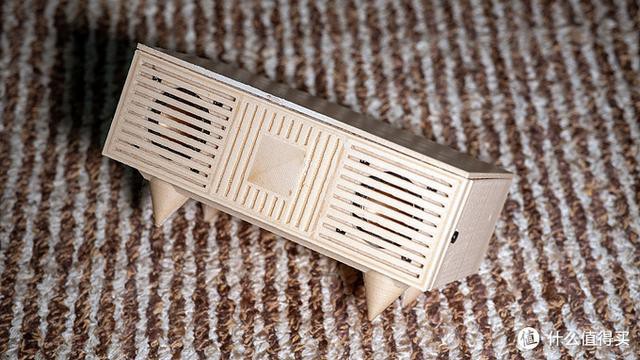

背面的旋钮还没想好怎么打印，于是先用现成的，看上去复古感良好。



底部依旧是简单的四个圆锥脚钉——话说今年流行的北欧风也是同款了。

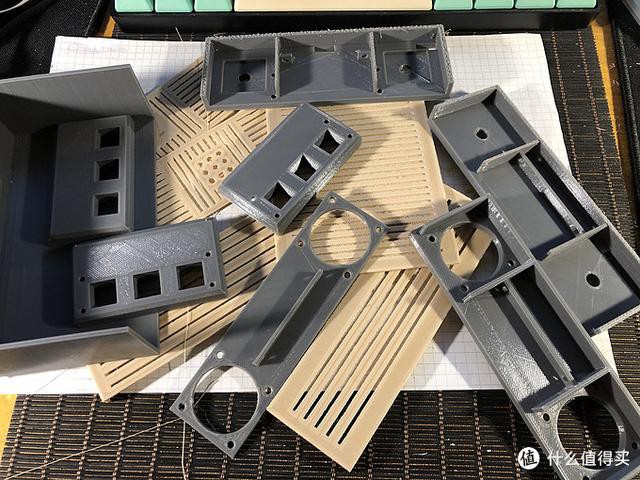

其实中途修改了很多次设计，前面板就打印了好多个款式。



加上为了试验尺寸和模块布局产生的实验品，3D打印的成本其实着实不低——除了材料，还有等待打印的时间成本，如果一切顺利，这个播放器的总打印时间大约是15小时，而实际上，从设计到打印出第一个成品，我用了大约一周。
6.结语


3D打印很好玩，有兴趣的不妨入坑，机器选择是次要的，以我入手的三百块到三千块的机器来看，只要花时间去调，打印出来的效果都差不多（贵的可以让你省却大量调试的时间），更多是打印尺寸的区别。各位看钱包和房子大小下手就好。

虽然我打印了这么多的音箱，但不得不说，PLA材料用来做音箱其实挺贵的——要100%填充、足够的厚度才能满足隔音，而这个价格其实可以去找人做铝合金CNC了——有特殊外形需求和自己DIY需求的除外。

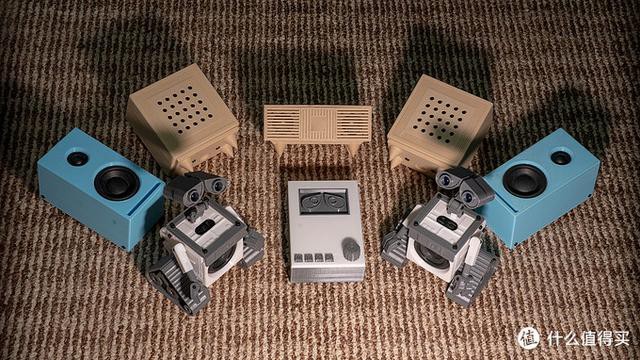

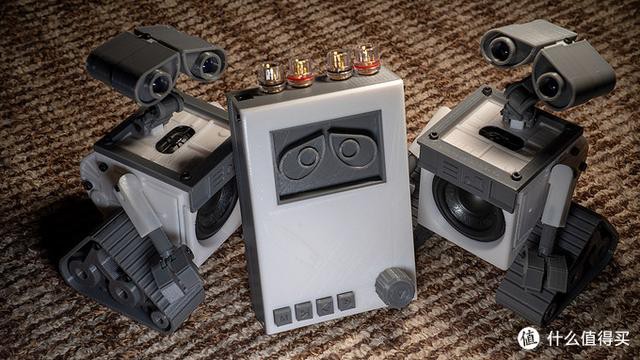

最后来张全家福，祝看完本文入坑的值友们玩得开心。

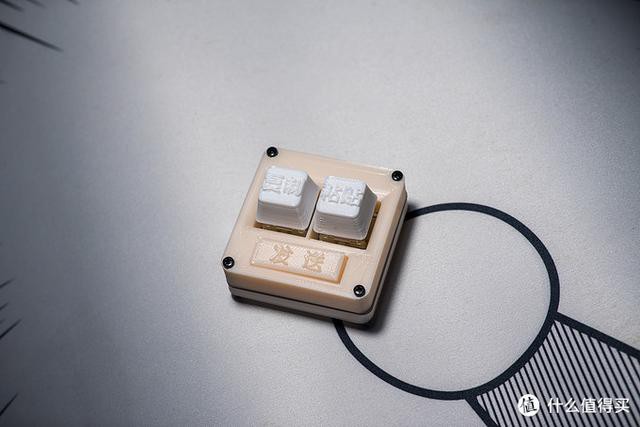

文章写完了，该发送了。
