在普通人眼里，一般的FDM 3D打印机可能就是只可以打印一些小玩具。然而，FDM技术的大尺寸3D打印机，可以打印大件物体。



北京弘瑞的Z500前不久送到南极熊评测，这款机器以大无止境著称，说的就是Z500的外形和成型尺寸了~Z500的外形尺寸570*530*1300mm，成型尺寸可达360*350*560mm，是一款专业级3D打印机。并且这款机器2015年已经开始生产，后续包括软件一直在更新，新版机器不仅增加断电续打的功能，还增加自动关机和断料检测的功能，据小编了解，之后wifi连接、仓门检测等功能也会加入，大家尽请期待吧.

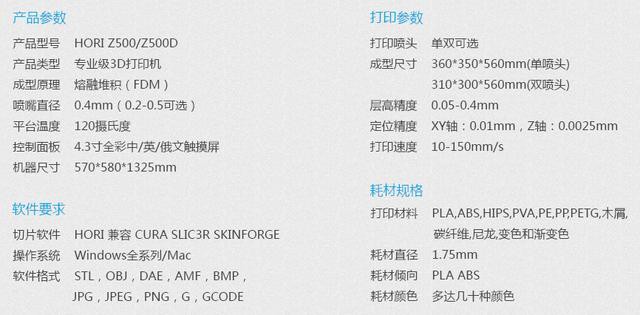

机器参数



开箱操作

虽然Z500看着高大威猛，但是底部安装滚轮，移动很方便。从楼下搬上来拆箱还是费了不少力气的~下面就是开箱操作了

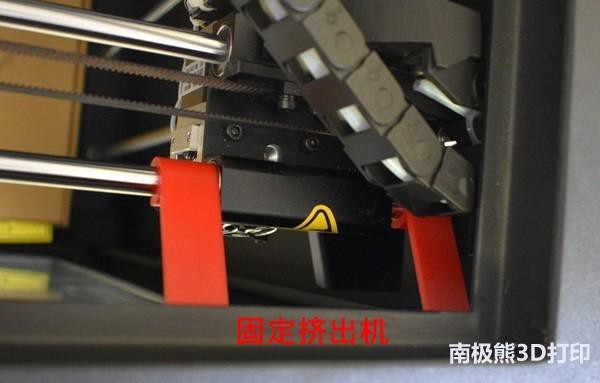

运输过程对挤出机部分进行固定，保证安全，使用过程中将红色部件拆掉。红色固定件是弘瑞自己设计打印的，后续的一些部件也是，待小编指认~

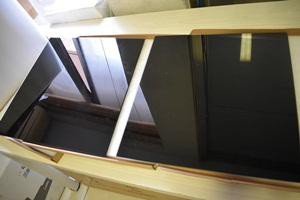

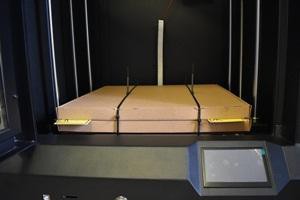

打印平台降到最低，平台上用扎带固定两块玻璃床。

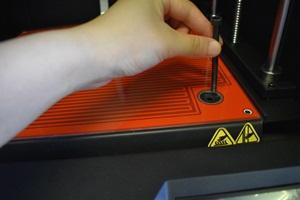

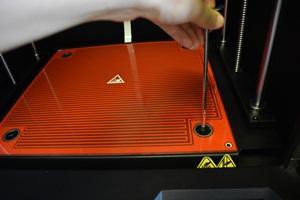

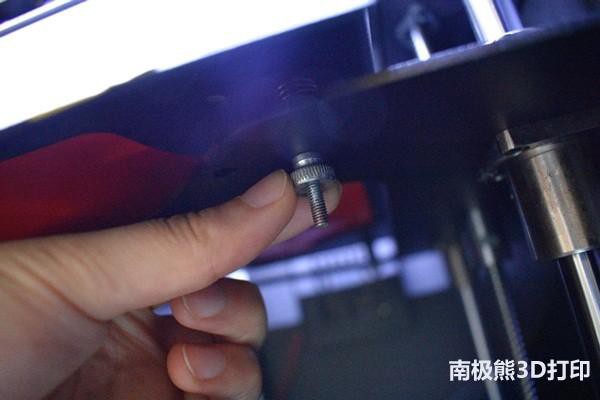

取下玻璃床之后，用配件中的六角扳手将下面两颗螺丝拆掉。

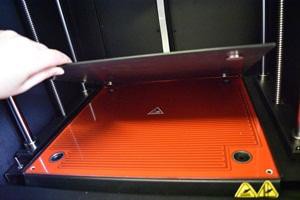

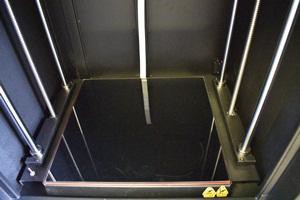

接着就可以放玻璃床了，玻璃床和热床四角之间通过强磁固定，这样方便玻璃床的清洁和维护。到这里基本开箱就算完成了，看着Z500这么大的打印区域，顿时觉得爽死了~





机身细节

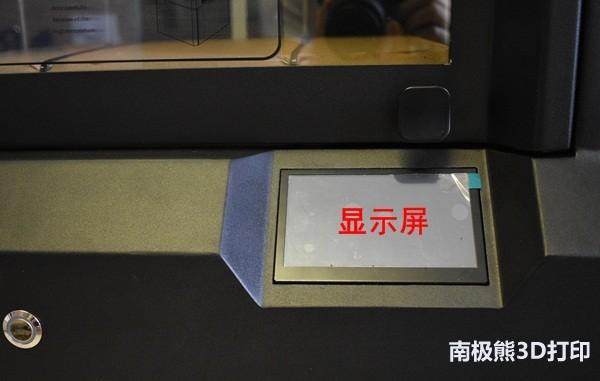

4.3寸全彩触摸屏，基本所有的操作都能在面板上进行（刷固件还是需要连接电脑的）。

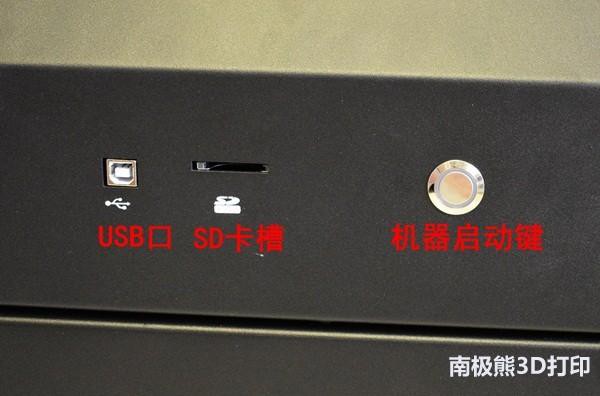

显示屏左侧是USB接口，SD卡槽和机器启动键。Z500支持脱机打印，将gcode代码保存在SD卡中即可，当然也支持联机打印；Z500支持断电续打，也就是说机器内置UPS，断电之后可保证打印连续，续航能力能力为半个小时左右，如果续航完毕模型还没有打完，会自动保存数据，再开机时可选择续打。所以下图中的机器启动键为UPS的启动键，电源开关在机身右侧。

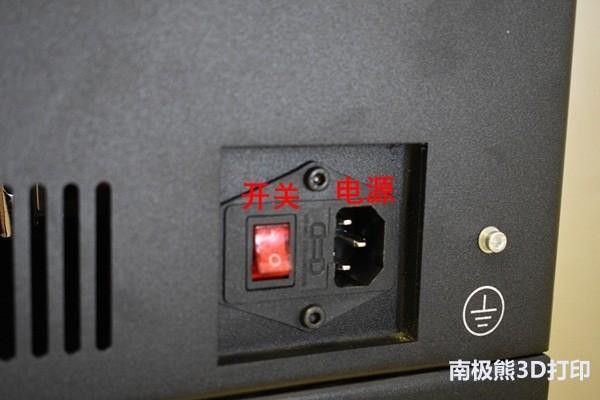

下面就是开关和电源了，一侧还有散热孔。

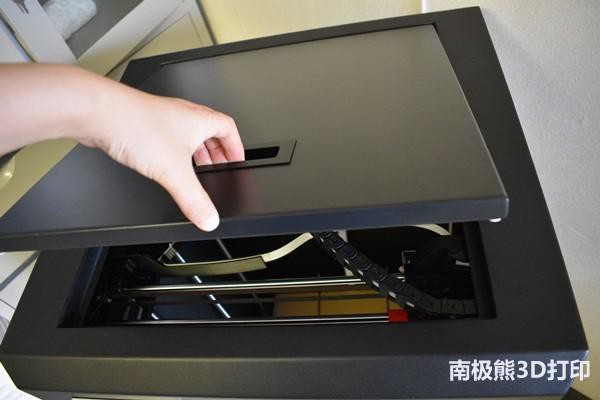

和Z300类似，机器上方都设置机盖，方便用户操作，还有顶盖上有隔音棉，关上之后隔音效果不错。最近帝都很热，小编测试过程把机盖打开散热~用户可根据环境自行操作~

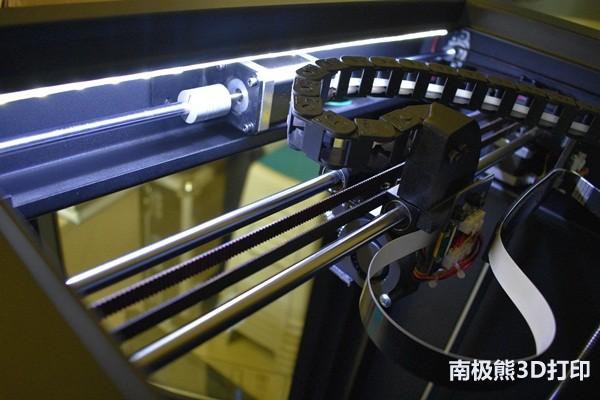

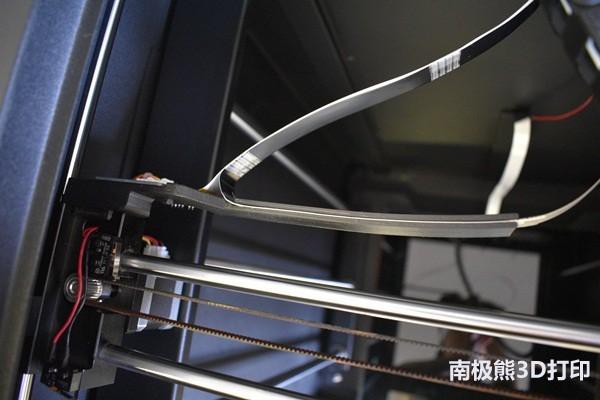

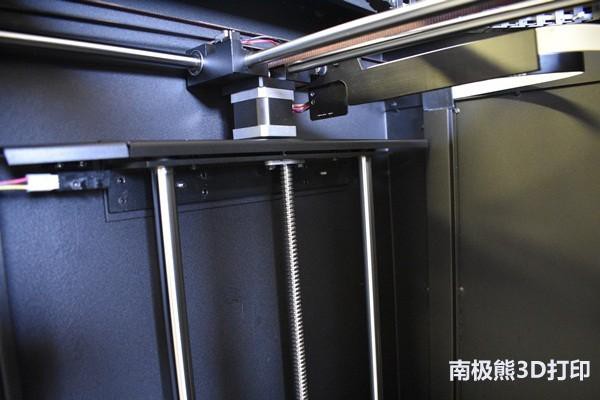

可以看看XY轴的光轴和Z轴的滚珠丝杆，这个滚珠丝杆是进口的，正式由于采用这样高精度的零件，Z轴的精度才可以达到2.5微米。

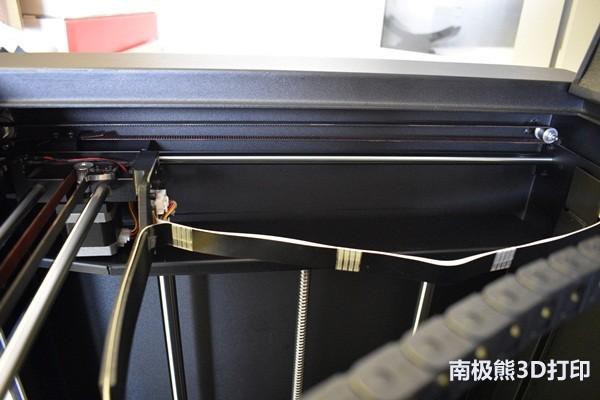

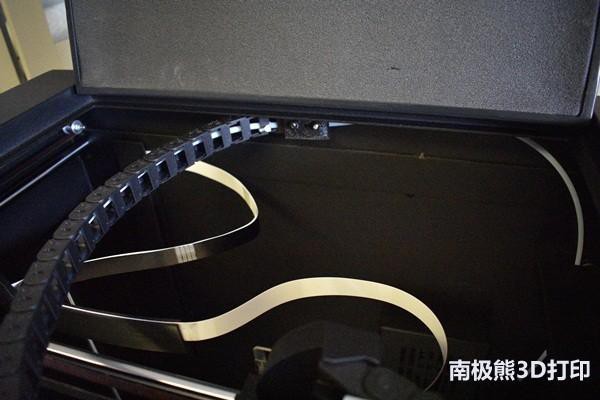

看看整体的布线，用排线的方式让整个布局干净利落。



这个排线固定件是第二个弘瑞自己打印的零件了。

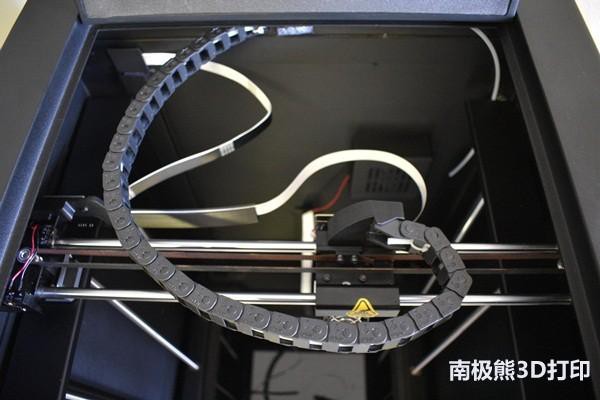

拖链内有耗材白色管道，耗材从此进入到挤出机部分。

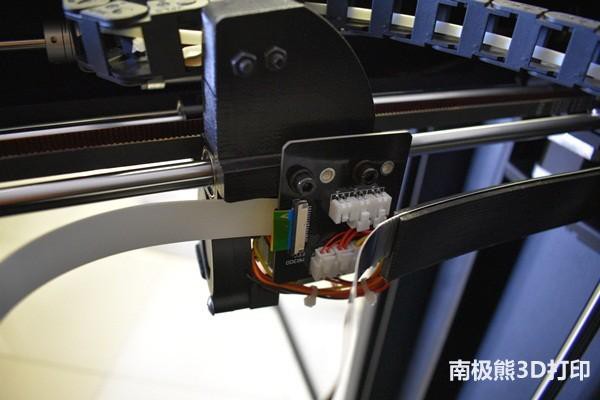

挤出机部分后侧是块电路板，加热棒、热敏电阻和电机等都会连接到这块电路板上。小编很喜欢这个设计，至少在拆开挤出机维护的时候不用拧掉加热块上的紧定螺丝了，而只要拔掉电路板上的加热棒和热敏电阻的插头。因为加热块上的紧定螺丝拆除过于频繁的话，六角孔边缘可能被磨坏，后续会难以拆除。加热棒和热敏电阻的插拔头就很好的解决了这个问题。

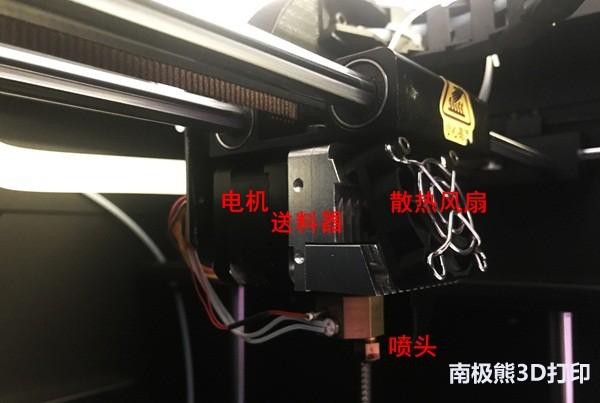

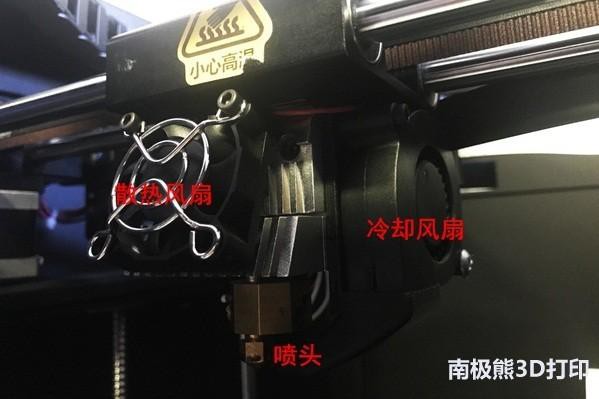

挤出机组件，由送料电机、送料器、喷头、散热风扇和冷却风扇组成。



冷却风扇下方连接的黑色组件也是弘瑞自己打印的，弘瑞这种做法很好，真正将3D打印应用到个性化定制上。

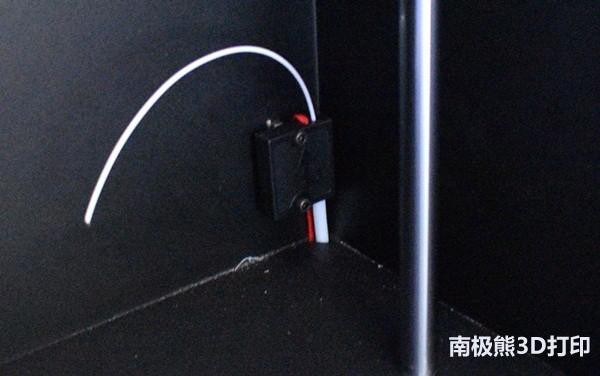

断料检测装置，耗材用完，装置内无耗材时，会发出报警，提醒用户。

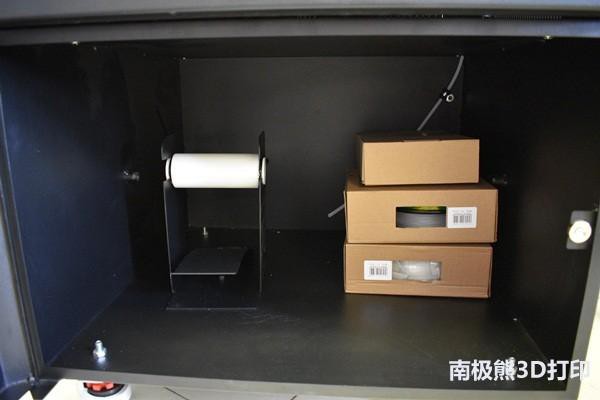

下侧空间可以存放耗材。

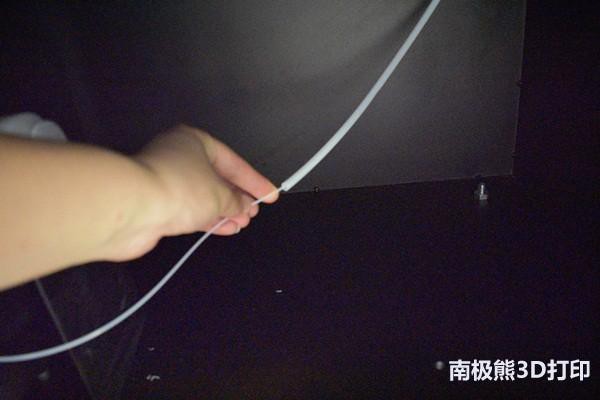

耗材走线安排~耗材是从下至上的，只要顺着白色导管就可以到达挤出机端。不过小编认为还是Z300的那种进料方式好，从一侧进料，这样耗材到达挤出机没有多少阻力，Z500从下至上的进料方式挤出机端的电机会承受更大的压力，对模型打印会有影响。





耗材最后进入到挤出机部分。



智能灯带不是标配的，点击屏幕右上角灯的标志，可以打开关闭灯带，双击可更换灯带的颜色。南极熊这一台是标配，没有此功能。



配件工具

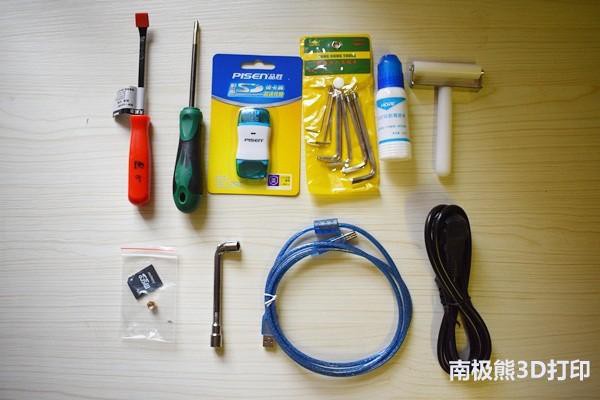

小编总结一下：电源线、数据线、备用喷头、平台胶水、胶水滚刷、SD卡、读卡器、扳手、十字改锥、L型套筒、热床撬棒。打印机常见的故障用这些工具就可以解决，但是小编还是希望厂家在配件里添加铁铲，这样取模型时能方便一些，毕竟热床撬棒取模型不是很方便。

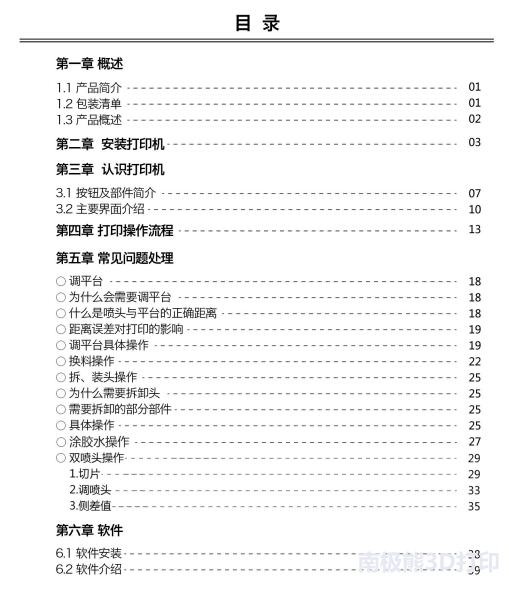

除了工具，还有说明书、保修卡和三包凭证。说明说中很是详细，分别从概述、安装打印机、认识打印机、打印操作流程、常见问题处理和软件六个部分对打印机做出说明，图文并茂，这是小编到现在见过的最好的产品说明了。

***产品说明是以Z300为例的，操作同样适用于Z500

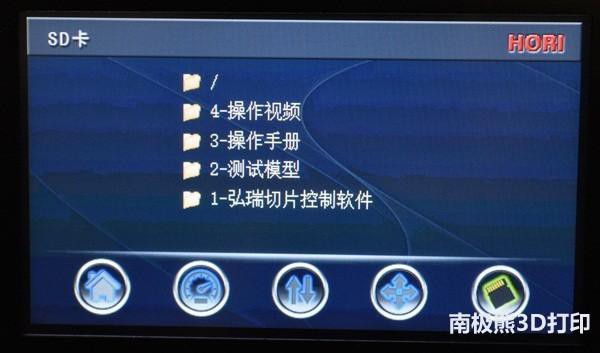

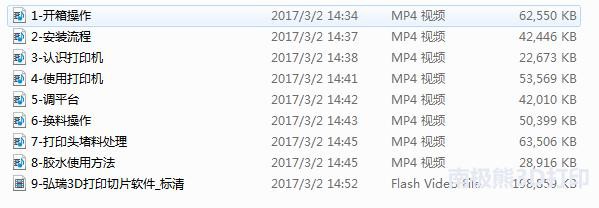

除了产品说明书，附赠的SD卡中也有相关的视屏和文字说明。







随机器赠送的两卷PLA耗材，颜色随机哦~



操作界面

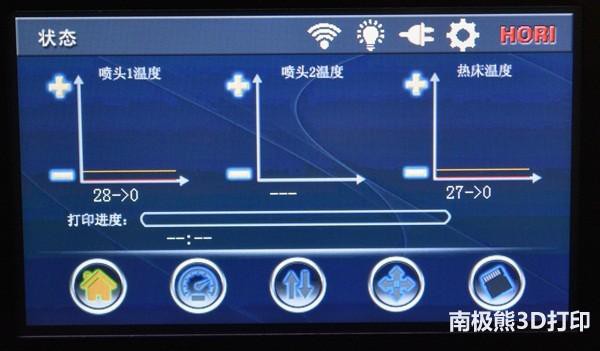

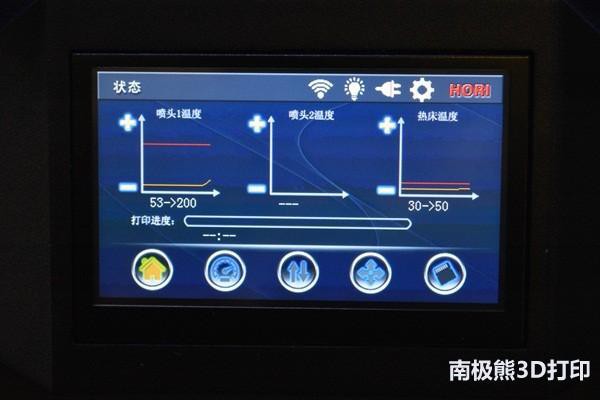

熟悉弘瑞机器的熊友可能特别了解下面的操作界面，弘瑞出的多款机器的LCD操作界面都是这个风格的。下方三个是温度监测曲线图，黄色为实时温度，红色为设定温度。点击坐标左侧的加减号，可对相应部件温度进行直接更改。打印进度条显示打印的进度。



弘瑞的机器特点为在打印过程中可对速度、风扇、流量实时调整，不一定完全按照切片参数来。

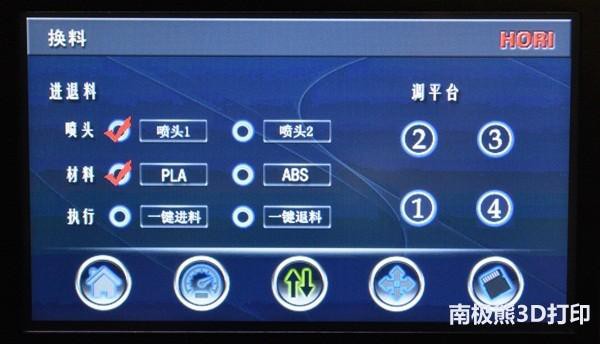

给机器上料或者换料需要用到这个界面，另一方面调平台；进退料操作按照提示选择喷头、材料即可，之后机器可以自动进退料；点击调平台下面的四个标志点，喷头会移动到相应校准点。一般调平操作会升高打印头的温度，避免喷头处的残料影响调平过程。

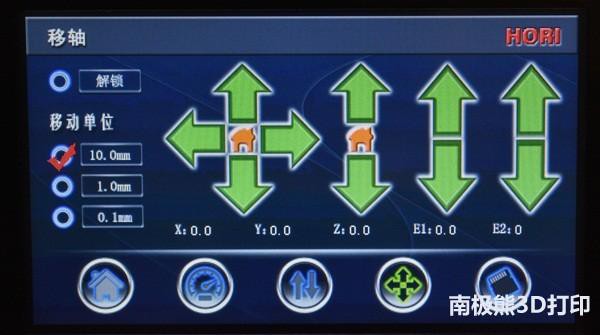

解锁之后对电机进行解锁，可手动控制打印头和平台移动；移动单位为每次XYZ三轴移动的单位；右侧箭头为喷嘴、平台移动指示。黄色图标为home键；E轴控制打印头进料和退料。

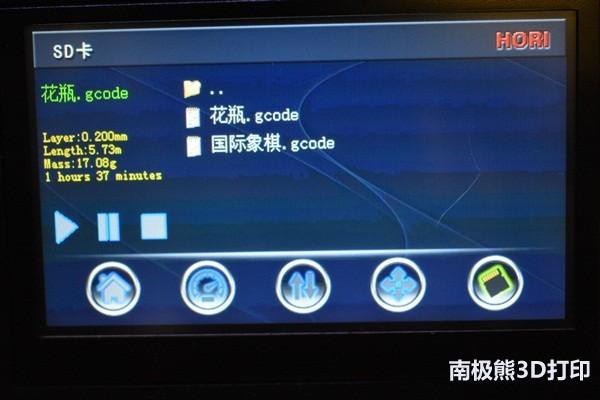

SD卡界面显示已经保存在SD卡中的gcode文件，点击文件，左下角会出现开始、暂停和停止的图标。点击开始，即可打印。

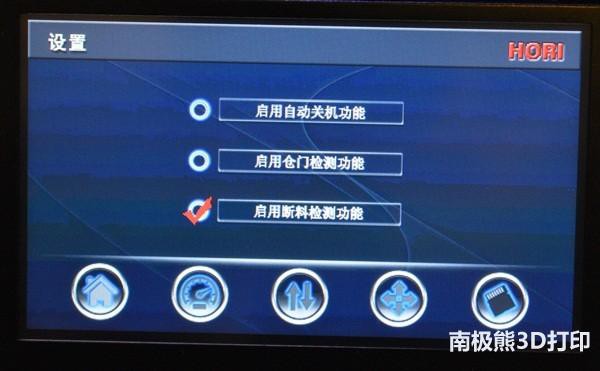

Z500中添加了自动关机和断料检测的新功能，自动关机也可在软件中设置。下图中间仓门检测还在研发中。小编认为打印完自动关机这个功能很实用，这样既节省用电又节省人力，周末打印大件之后不用想着关机，而能坐收成果。



打印过程中可随时对喷头温度和热床问度进行调整，喷头最高温度可达260℃，热床温度最高可达120℃，点击加号减号以5℃为单位进行调整。



内置的测试模型，小编选择了花瓶进行打印。左侧还有层高、打印时间和用料的相应提醒，我们可以看出，这个花瓶模型层高设置的是0.2mm，需要用耗材5.73m，17.08g，打印总时长为1h37m。



打印前准备

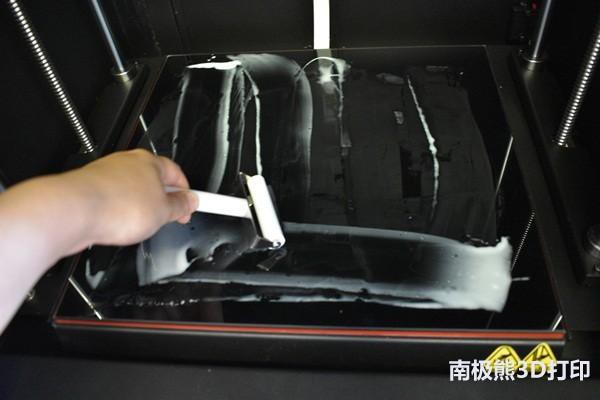

打印之前还是要在热床涂胶水的，这个胶水是弘瑞自行研发的，具有轻薄、易清洗、快速干的优点，很多用户在打印PLA时喜欢用胶棒，但是胶棒涂多了会很厚，这样还得重新调平，弘瑞的胶水是完全不会影响，推荐使用哦。

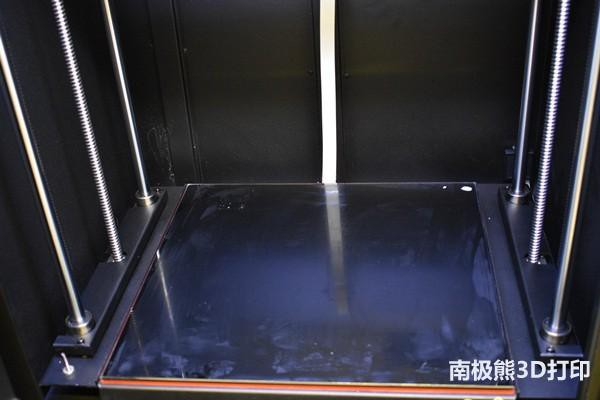

涂抹胶水完成~

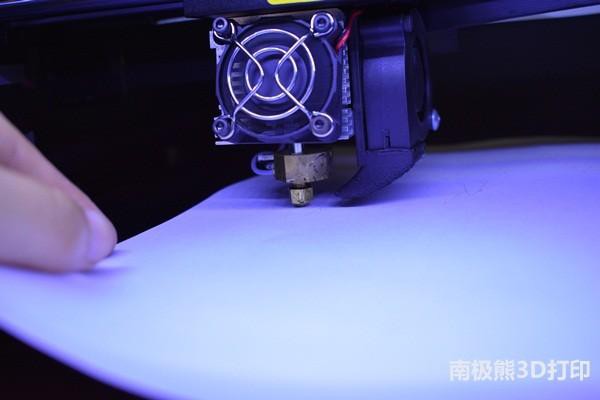

接下来就是要调平了，用A4纸置于玻璃床的调平点下，平行拖拽纸张，如果纸张很容易抽出，说明距离太大，从右往左拧动螺丝，释放弹簧，减小平台与打印头之间的距离；如果很难拖动，进行相反的操作。反复测试，直到达到最佳距离。

***建议调平时加热喷嘴，这样喷嘴上粘附的耗材不会影响调平。

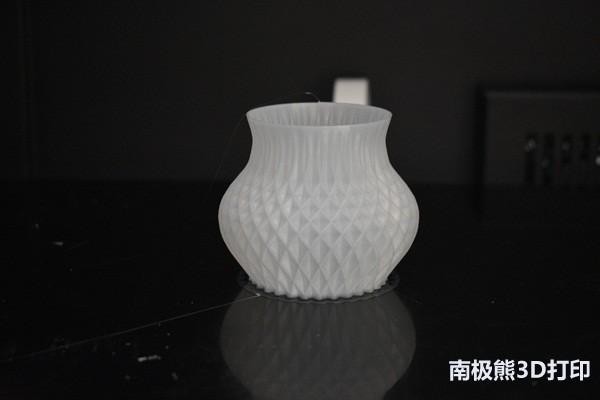

这些操作都完成后，就开始打印了。下图是打印完成之后的效果图，花瓶细节表现力度还是不错的，和小编之前用过的H1和Z300效果类似。



软件说明

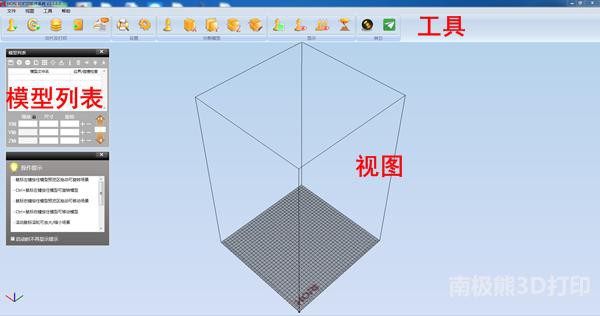

弘瑞自行研发的切片软件HORI 3DPrinterSoftware，具有可更容易拆除底座和支撑、可手动添加支撑、并且可选择更多支撑类型、更为专业的打印管理、支持模型分割、与3Done无缝对接等诸多优点，功能齐全，容易操作。图中已标识工具去、视图区和模型列表区。

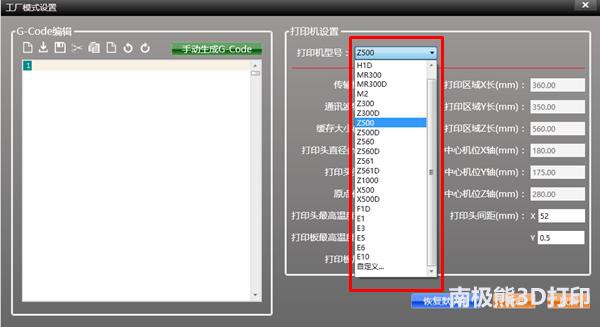

弘瑞的多款产品都集成到软件中，除此之外还可以自定义机器。

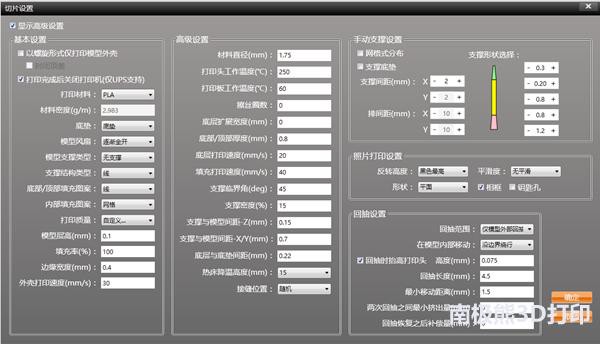

设置面板中的参数设置项很全，达到专业设置的标准。

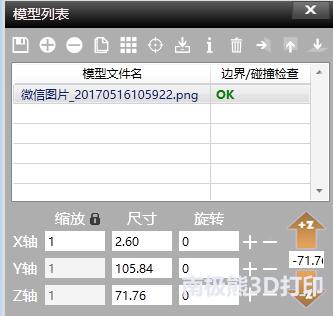

弘瑞切片中有专业的打印管理系统，可对导入的模型进行复制、自动摆放、模型居中、至于平面、清除等操作。

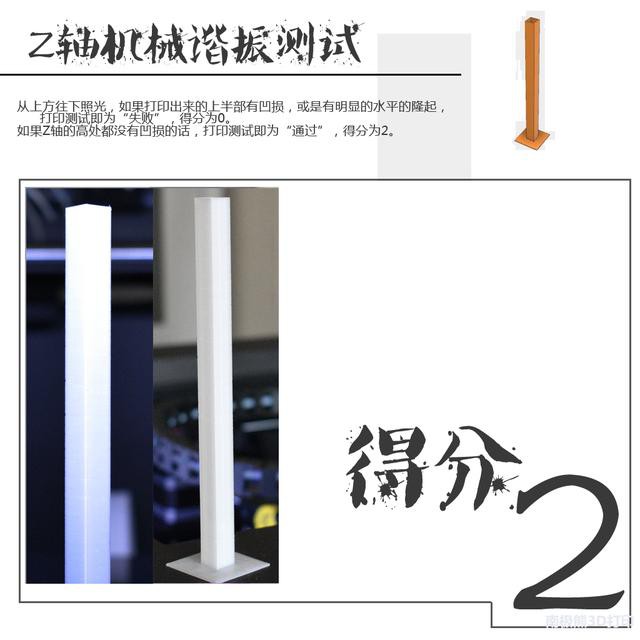

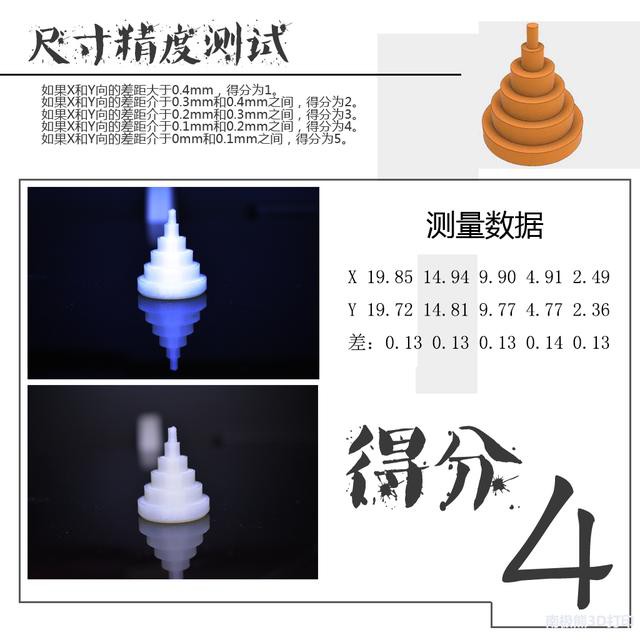

测试标准：本测试使用Z500，0.2mm层厚，预设速度50mm/s打印。

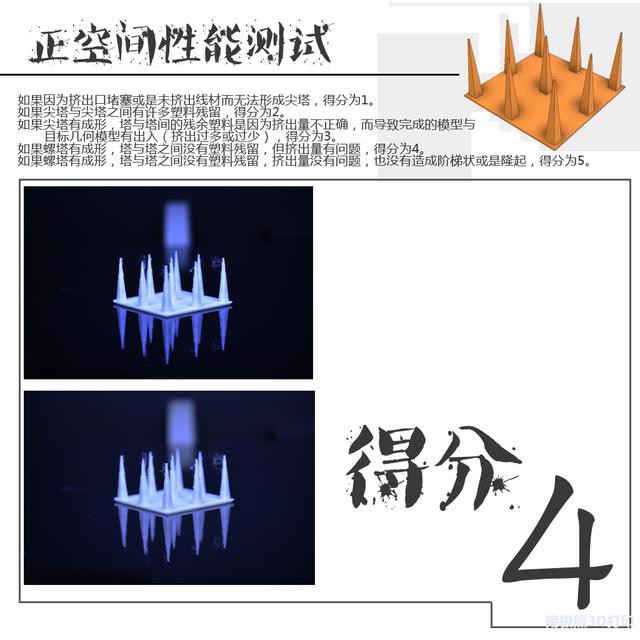

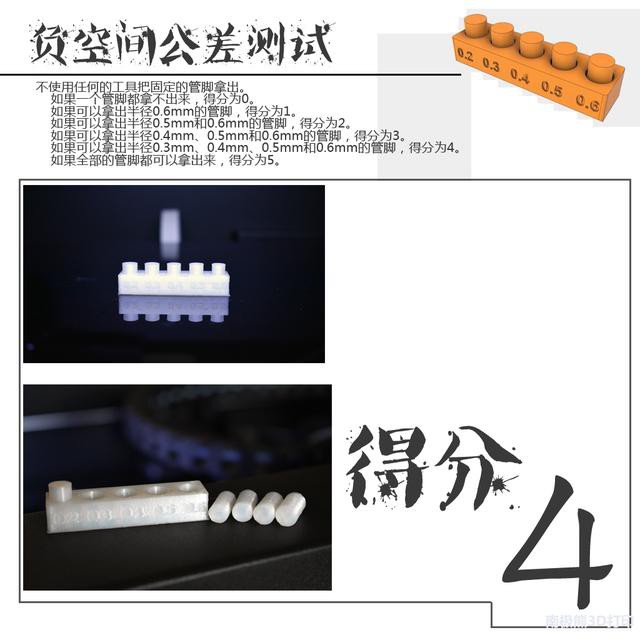

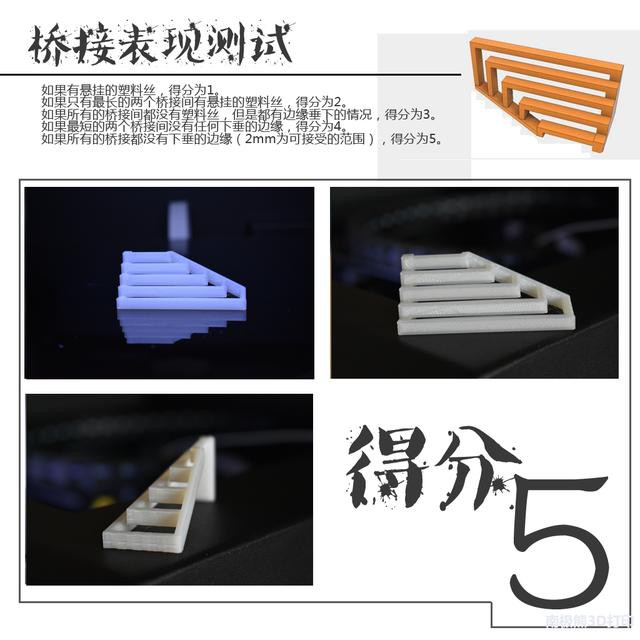

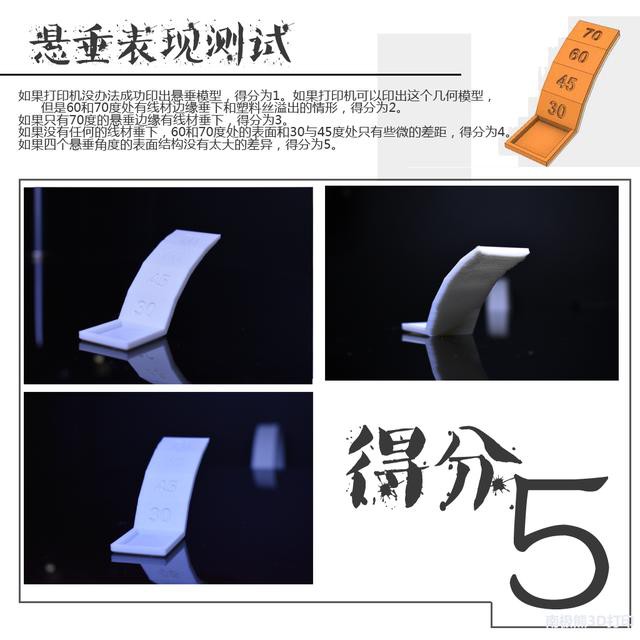

测试项目：

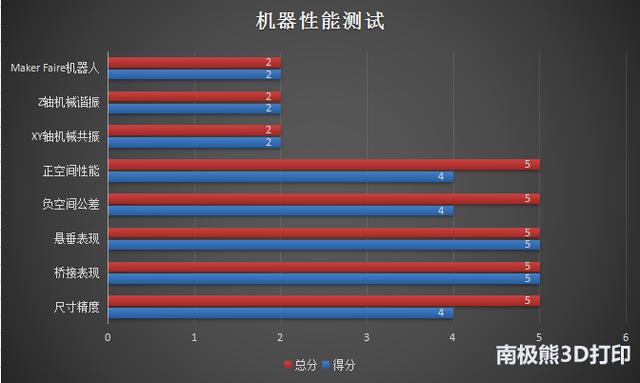

为更形象说明机器性能，南极熊制作了雷达图，红色线段表示满分，蓝色线段表示目前得分，从图示看，Z500性能很不错，如果稍加调整打印参数，会有更惊艳的表现。



使用总结：

优点：

1、超大的成型尺寸，单喷头支持360*350*560mm，双喷头支持310*300*560mm，打印高度可到560mm，这是一般的打印机所达不到的；

2、层高精度0.05-0.4mm，XY定位精度0.01mm，Z轴定位精度0.0025mm；

3、Z500拥有4.3英寸的触摸屏，画质清晰，操作方便；

4、Z500新增智能灯带，但是不是标配的。智能灯带支持在操作界面打开或关闭灯带，更换灯带。

5、Z500新增断电续打的功能，机器内置UPS，断电之后可持续半个小时左右，半个小时之后机器会数据保存自动关机，再开机时可继续打印；

6、Z500新增断料检测功能，如果耗材用尽，会发出报警，提醒用户换料；

7、Z500新增打印后自动关机的功能，既节省用电又用电安全；

8、Z500机身采用厚达2mm的钣金结构，主体框架一体成型，结构稳固，降低打印过程的机械抖动；

9、Z500密封机箱，可支持需要封闭环境打印的耗材；

10、弘瑞的切片软件HORI 3DPrinterSoftware常常更新，可以看出弘瑞的用心，小编认为此切片软件是Cura基础上的一次飞跃。

缺点：

1、虽然Z500拥有超大的打印空间，但是打印精度和之前的Z300、H1效果差不多，没有感觉明显提升；

2、Z500的黄铜喷头耐磨性不是很好，小编用硬度较高的耗材（前一阵测试过的聚合金材料）连续打印三天左右，黄铜喷嘴就会磨坏，希望厂家在此部分做出调整；

3、喷嘴最高温度支持260℃，但是由于电压等原因，260℃条件下温度不是很稳定；

在普通人眼里，一般的FDM 3D打印机可能就是只可以打印一些小玩具。然而，FDM技术的大尺寸3D打印机，可以打印大件物体。



北京弘瑞的Z500前不久送到南极熊评测，这款机器以大无止境著称，说的就是Z500的外形和成型尺寸了~Z500的外形尺寸570*530*1300mm，成型尺寸可达360*350*560mm，是一款专业级3D打印机。并且这款机器2015年已经开始生产，后续包括软件一直在更新，新版机器不仅增加断电续打的功能，还增加自动关机和断料检测的功能，据小编了解，之后wifi连接、仓门检测等功能也会加入，大家尽请期待吧.

机器参数



开箱操作

虽然Z500看着高大威猛，但是底部安装滚轮，移动很方便。从楼下搬上来拆箱还是费了不少力气的~下面就是开箱操作了

运输过程对挤出机部分进行固定，保证安全，使用过程中将红色部件拆掉。红色固定件是弘瑞自己设计打印的，后续的一些部件也是，待小编指认~



打印平台降到最低，平台上用扎带固定两块玻璃床。





取下玻璃床之后，用配件中的六角扳手将下面两颗螺丝拆掉。





接着就可以放玻璃床了，玻璃床和热床四角之间通过强磁固定，这样方便玻璃床的清洁和维护。到这里基本开箱就算完成了，看着Z500这么大的打印区域，顿时觉得爽死了~





机身细节

4.3寸全彩触摸屏，基本所有的操作都能在面板上进行（刷固件还是需要连接电脑的）。



显示屏左侧是USB接口，SD卡槽和机器启动键。Z500支持脱机打印，将gcode代码保存在SD卡中即可，当然也支持联机打印；Z500支持断电续打，也就是说机器内置UPS，断电之后可保证打印连续，续航能力能力为半个小时左右，如果续航完毕模型还没有打完，会自动保存数据，再开机时可选择续打。所以下图中的机器启动键为UPS的启动键，电源开关在机身右侧。



下面就是开关和电源了，一侧还有散热孔。



和Z300类似，机器上方都设置机盖，方便用户操作，还有顶盖上有隔音棉，关上之后隔音效果不错。最近帝都很热，小编测试过程把机盖打开散热~用户可根据环境自行操作~



可以看看XY轴的光轴和Z轴的滚珠丝杆，这个滚珠丝杆是进口的，正式由于采用这样高精度的零件，Z轴的精度才可以达到2.5微米。





看看整体的布线，用排线的方式让整个布局干净利落。



这个排线固定件是第二个弘瑞自己打印的零件了。

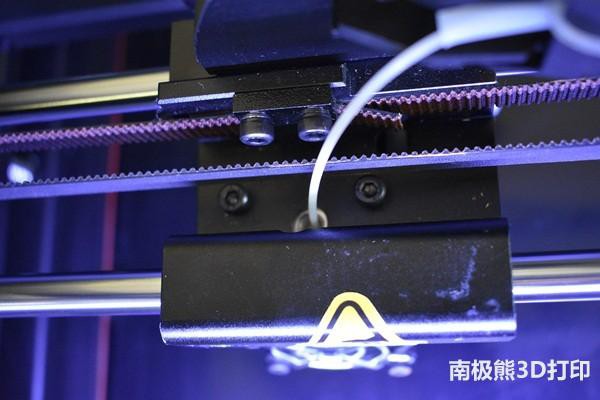

拖链内有耗材白色管道，耗材从此进入到挤出机部分。
