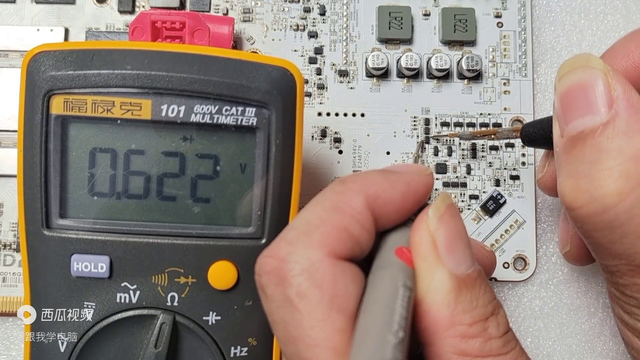

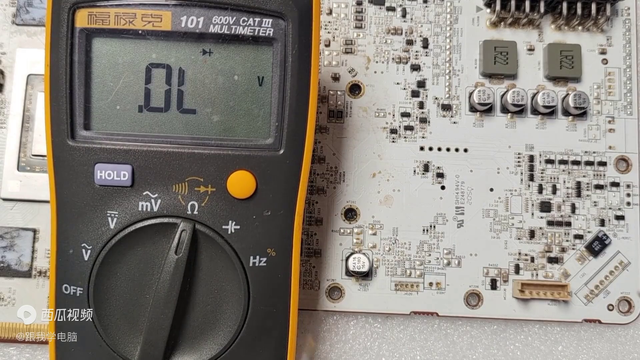

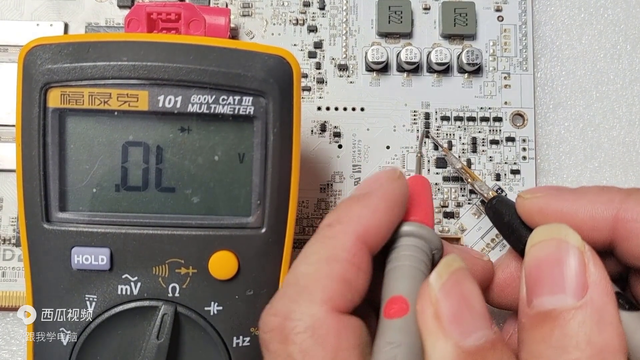

大家好！ 1. 这节课给大家分享显卡中的莫斯管以及三极管。在维修显卡时经常会遇到这种类似的六条腿的三极管或莫斯管。  2. 先看一下莫斯管的排列方式，可以把书翻出来看一下。墨水管通常有三条腿，比如这是第一脚、二脚、三脚、四脚、五脚、六脚，有六个角，由此可以判定一二、六为一个墨水管，三四五一个墨水管，中间这两个练级都是上机。 3. 掌握这个技巧以后，接下来直接测试一下 d 和 ss 和 d，看一下有没有正向二级值，如果有可以判断出它是莫斯管，否则就是三极管。  4. 接下来这里面有很多颗六条腿的，像这种接下来先试一下。首先可以看一下它有六条腿，直接测对面两条，这面对面两条，中间控制级先不测，先看一下。像这一颗正向反向都测试一下，可以看到有五百五十三。再看一下这边 ol，再对调一下表笔，因为它两个是分开的，可以看到这一颗就是莫斯管。 5. 再看一下这里还有很多颗这种类似的，可以多测几颗。像这一颗也是一样的方法试一下，可以看到一千多。再看一下另外一个 ol，对话描笔，ol 没有，再看一下也没有。如果遇到这种类型的，它是三极管。  6. 三极管怎么去测？方法和莫斯管不一样，这个时候要用到测试中间引脚，中间引脚刚才讲过了，它的排列三极管的排列方式也是一样，一二六为一个三极管，三四五为个三极管。 7. 比如现在要测红标笔接正极，接下来测另外两个电极，请看一下，它有一个六百二十二，再看一下红标笔不动，再测另外一个电极，看见没有？六百五十二，六百五十二这边是六百二十二。  8. 上面这一个银角，就说第四角为几点，那个为发射几，上面为几点几，因为几点几的走直比发射机要小。再看一下这一颗，这边还有一个，把红辫柄放在这个位置，再来测，可以看一下右边 b 十二六百四十七，下面为发射几，上面为几点几。 这样就可以快速判断显卡中的哪一些是三极管，哪些是莫斯管。如果大家想学好显卡，可以看老师的维修宝典。前面的知识都是一些电子元器件，后面都是一些电路接口分析，每一个芯片都有详细的介绍它的工作原理，包括 a 卡、n 卡的上电持续全部在这里面，包括超频命令。 这节课就给大家分享到这里，谢谢。 |
